В этом материале — 22 вопроса и ответа о мобильных комплексах радиоэлектронной борьбы: как выбрать РЭБ на машину, чем отличаются подавители дронов для авто, как правильно выполнить установку РЭБ на автомобиль и на что смотреть при покупке. Ответы подготовлены инженерами ГК «Логос» на основе практики поставок и монтажа автомобильных комплексов.
📡 Общие принципы работы
1. Что такое автомобильный комплекс РЭБ и какую основную задачу он решает?
Это мобильная система радиоэлектронной борьбы, размещаемая на транспорте для создания защитного электромагнитного барьера. Её главная задача — подавлять каналы управления и навигации беспилотников, чтобы защитить конкретный автомобиль или колонну от атак с воздуха от БПЛА. В профессиональной среде такие комплексы называют подавителями дронов для машины — на практике это синонимы запросов «РЭБ на авто» и «защита от БПЛА автомобиль».
2. Как работает «защитный купол» вокруг машины и на каком принципе он основан?
Принцип основан на создании невидимого купола или барьера из радиопомех вокруг автомобиля. Антенны, как правило, имеют круговую диаграмму направленности и излучают помехи вверх и по сторонам, формируя «зонтик» подавления, который блокирует сигналы управления дронами на подлёте. Этот принцип лежит в основе мобильной антидронной защиты и защиты от FPV-дронов на марше.
3. Какие типы угроз может подавлять автомобильный РЭБ: только дроны или что-то ещё?
Основная цель — ударные и разведывательные БПЛА (FPV-дроны, квадрокоптеры типа DJI, Autel), часть ударных дронов самолетного типа. Также комплекс подавляет сигналы спутниковой навигации (GPS, ГЛОНАСС) и сотовую сеть LTE, что может нарушить работу не только дронов, но и некоторых гражданских систем. Правовые ограничения на подавление связи в гражданской среде разобраны в статье «Юридические аспекты защиты предприятий».
4. В чём принципиальная разница между «прицельной» и «заградительной» помехой применительно к авто-РЭБ?
Заградительная помеха ставится в широкой полосе частот и одновременно «накрывает» несколько возможных каналов управления, не требуя точной настройки. Прицельная — более эффективна, но требует знания точной частоты вражеского дрона. В автомобильных комплексах чаще используется комбинация методов для надёжности. Как сочетать методы подавления и каких ошибок при этом избегать — разобрано в статье «Как купить и установить РЭБ: 9 основных ошибок».
5. Почему оптоволоконные дроны считаются главным ограничением для большинства автомобильных систем РЭБ?
Такие дроны управляются не по радиоканалу, а по оптоволоконному кабелю, который разматывается в полёте. Поскольку радиосигнал не используется, средства РЭБ, работающие с радиоволнами, физически не могут повлиять на такой дрон — он для них «невидим».
⚙️ Выбор и характеристики
6. На какие параметры смотреть в первую очередь при выборе комплекса для конкретной машины?
Ключевые параметры: перекрываемые частотные диапазоны (должны соответствовать актуальным угрозам), мощность на один канал, количество независимых каналов, тип антенн (купольные/секторные) и потребляемая мощность для совместимости с бортовой сетью или дополнительным источником питания (в современных мощных системах это обычно отдельный аккумулятор и возможно генератор). Очень важным параметром в выборе является тип антенн, их диаграмма направленности, взаимное расположение и поляризация. Если совсем коротко: выбирайте автомобильный РЭБ со всенаправленными антеннами, расположенными на достаточном расстояние друг от друга и круговой поляризацией (или с горизонтальной и вертикальной одновременно). Так если вам предлагают РЭБ для авто со штыревыми антеннами или РЭБ с большим количеством антенн, но близко расположенными друг к другу, не берите. Полный чек-лист выбора — в статье «Автомобильный РЭБ: как выбрать комплекс радиоэлектронной борьбы», а сравнение моделей — в обзоре «Обзор популярных РЭБ для авто».
7. Какие частотные диапазоны должны перекрываться в первую очередь для защиты от FPV-дронов?
Наиболее важны диапазоны на данный момент 500–3500 МГц (основные каналы управления и навигации), также не лишним будет 5,1–5,9 ГГц (видеопередача и управление). Актуальные диапазоны зависят от тактики применения БПЛА — подробнее в статье «Как тактика БПЛА определяет требования к средствам защиты».
8. Что важнее: заявленная пиковая мощность или способность работать в непрерывном режиме?
Для автомобильного РЭБ критична способность работать в непрерывном режиме, так как защита нужна постоянно. Пиковая мощность важна для дальности, но если комплекс перегревается и отключается через 15 минут, его реальная ценность минимальна.

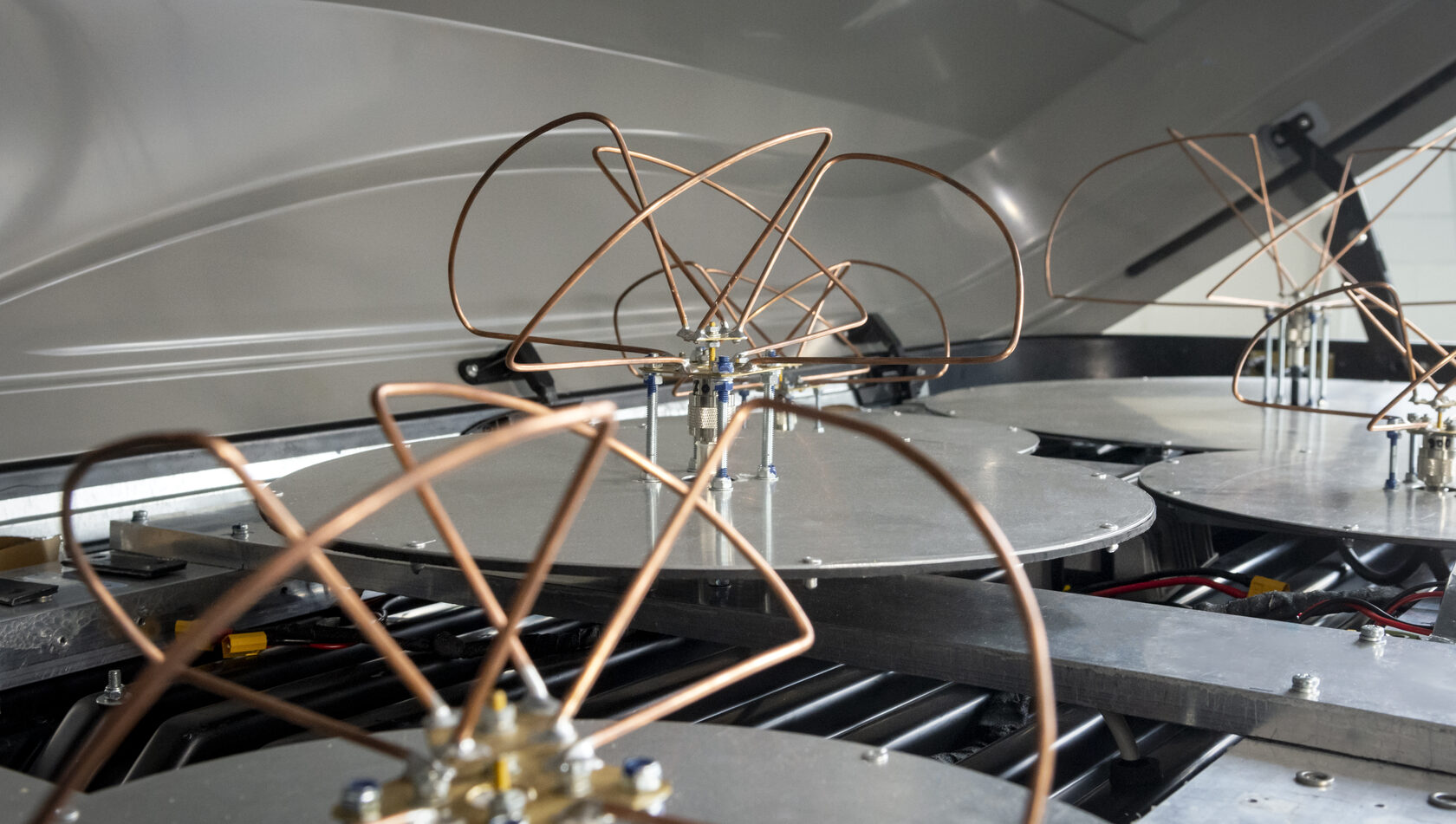

9. Чем купольные (всенаправленные) антенны отличаются от секторных и когда что выбирать?
Купольные антенны излучают равномерно на 360°, создавая круговую защиту — оптимальны для одиночной машины. Секторные фокусируют энергию в определённом направлении, что даёт большую дальность, но требуют ориентации на угрозу — подходят для защиты автоколонн от дронов или защиты стационарных объектов от БПЛА. Такой сценарий — типовая защита автоколонн от дронов на марше. Стационарные решения на секторных антеннах разобраны в статье «Стационарный РЭП для гражданских объектов».
10. Как зависит эффективный радиус подавления от мощности комплекса и условий эксплуатации?
Радиус напрямую зависит от мощности: автомобильный РЭБ должен создать такой уровень помехи (амплитуду), чтобы полезный сигнал «затерялся» на уровне шума и полетный контроллер не мог прочитать команды управления. Так маломощные модули (10–30 Вт) могут быть полностью неэффективными или подавлять на очень малых дистанциях. Для автомобильного РЭБ оптимальным является 50-100 Вт на один канал, что дает подавление 100–600 м, а мощные военные системы (от 700 Вт и более) — могут давить существенно дальше уже на километры. На практике радиус также сильно зависит от рельефа, наличия препятствий, высоты полёта дрона, погоды и удаленности оператора. Для габаритной техники требования выше: РЭБ на грузовик и РЭБ на спецтехнику обычно комплектуются более мощными каналами и питанием 24 В. Эти параметры заложены, например, в комплексе «Дикобраз М8».
11. Какой уровень автоматизации считается достаточным: ручное включение или автоматическое обнаружение?
Современные комплексы всё чаще сочетают пассивное обнаружение (без демаскирующего излучения) с автоматическим включением подавления. Это может быть удобнее ручного режима, так как не требует постоянного внимания оператора автомобильного РЭБ и сокращает время реакции. Такой класс оборудования называют РЭБ с детектором — подавитель и детектор дронов в одном комплексе.
🔧 Установка и подключение
12. Какие основные правила установки комплекса РЭБ на автомобиль?

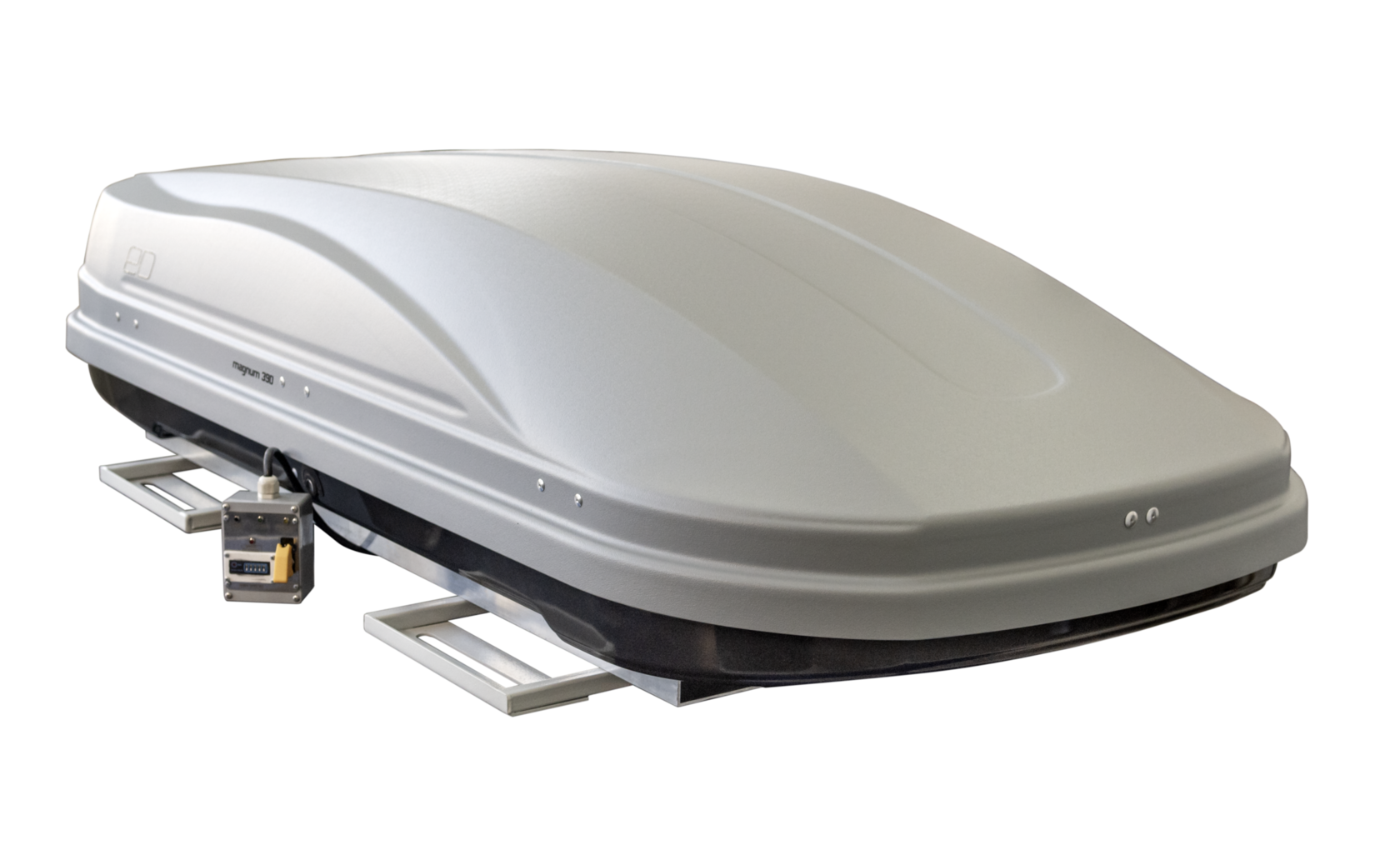

Обычно комплекс поставляется как единое изделие (антенны + электроника в одном корпусе), поэтому его нельзя разбирать или менять ориентацию антенн отдельно. Главное правило — выбрать место на кузове, обеспечивающее максимальный обзор во все стороны и отсутствие металлических препятствий рядом. Моноблок крепится на крышу или багажник на высоте не менее 10 см от металла, строго горизонтально, без наклона. Так выглядит правильная установка РЭБ на автомобиль; типовые ошибки монтажа разобраны в статье «Как купить и установить РЭБ: 9 основных ошибок», а вопросы антенн — в материале «Проблемы использования штыревых антенн». Именно по такой схеме поставляются и монтируются моноблоки комплекса «Дикобраз».
13. Какие места на кузове категорически не подходят для монтажа и почему?
Нельзя устанавливать моноблок:
- под «мангал» (экран из арматуры или листового металла) — он экранирует излучение и создаёт мёртвые зоны;
- вплотную к металлической крыше или бамперу — металл искажает диаграмму направленности и вызывает перегрев;
- внутри салона или багажника — кузов экранирует сигнал, эффективность падает почти до нуля;
- рядом с другими мощными антеннами (радиостанция, GPS) — возможны взаимные помехи.
- Не рекомендуется накрывать автомобильный РЭБ маскирующими покрытиями, так как они так же являются искажают электро-магнитное поле излучаемое антеннами, особенно если они намокнут или запылятся.
14. Как правильно организовать питание комплекса, если он рассчитан на 24 В, а бортовая сеть — 12 В?
Так как антенны и электроника уже объединены, отдельно решается только вопрос питания. Необходимо использовать повышающий DC-DC преобразователь (12→24 В) с запасом по току (например, 50 А для мощности 1,2 кВт). Подключение напрямую к 12 В без преобразователя приведёт к недостаточному питанию и отказу моноблока. Это стандартная схема при монтаже РЭБ на авто с бортовой сетью 12 В.
15. Как проверить работоспособность комплекса после установки, не имея специального оборудования?
Поскольку комплекс неразборный, проверка сводится к контролю потребляемого тока амперметром: по току можно судить о работе всех внутренних модулей. Если ток в норме, но эффективность вызывает сомнения, проводится контрольный облёт с дроном — самый надёжный способ убедиться, что РЭБ для авто работает. Но полезно иметь самый простой анализатор спектра, чтобы посмотреть наличие и уровень излучения.
16. Можно ли использовать один комплекс РЭБ на автомобилях разных типов и как это влияет на эффективность?
Да, если комплекс РЭБ Дикобраз выполнен в виде съёмного бокса на быстрых креплениях, его можно переставлять между машинами. Эффективность не теряется при условии, что сохраняется правильная высота установки, горизонтальное положение и надёжное питание. Однако при переносе важно каждый раз проверять отсутствие экранирующих элементов на новом месте и надежность крепления. Такой сценарий типичен для РЭБ на грузовик, спецтехники и защиты колонны от БПЛА, где один съёмный комплекс обслуживает несколько машин. Подробнее о линейке — на странице комплекса «Дикобраз М8».
🚗 Эксплуатация и влияние
17. Может ли работа автомобильного РЭБ нарушить работу штатной электроники самой машины?
Да, это известный побочный эффект. Помехи могут вызывать ложные срабатывания датчиков (ABS, ESP), сбои в работе бесключевого доступа и даже блокировку двигателя у некоторых премиальных автомобилей.
18. Почему у некоторых иномарок блокируется двигатель при потере GPS-сигнала из-за РЭБ?
Штатные системы спутниковой защиты от угона (например, у Porsche) могут воспринимать потерю GPS-сигнала как попытку угона и блокировать запуск двигателя.
19. Как отличить сбой в работе машины, вызванный внешним РЭБ, от собственной неисправности?
Признаки: множественные, логически несвязанные ошибки (одновременно ABS и ESP), которые появляются и исчезают сами по себе, часто — в определённых районах. После сброса ошибок они, как правило, не повторяются.
20. Есть ли риск для здоровья водителя и пассажиров при длительной работе комплекса?
По свидетельствам с мест, у операторов, длительно находящихся под воздействием ЭМИ, отмечаются головные боли, тошнота, усталость и головокружение. Для снижения риска используются специальные защитные материалы, интегрированные в чехлы или обшивку. Снижение воздействия ЭМИ и регламент проверок входят в обслуживание РЭБ авто.
21. Что происходит с атакующим дроном после подавления: он падает, зависает или улетает?
Поведение зависит от модели и прошивки. Типичные сценарии: зависание на месте до разрядки батареи, аварийная посадка, возврат в точку старта (если функция заложена) или падение при потере управления. Большинства ударных дронов при потере управления будут лететь по последнему курсу.
22. Где и как обучают операторов автомобильных средств РЭБ и что входит в базовый курс?
Обучение проводится в специализированных учебных центрах и, например, в приложении «Армия+». Базовый курс включает: функции РЭБ, алгоритмы работы, подбор оборудования, подготовку перед выездом, тестирование, базовый ремонт в полевых условиях и практическое применение автомобильных комплексов. Специалисты ГК Логос при передаче автомобильного РЭБ Дикобраз обучат базовым навыком работы с РЭб для авто.
